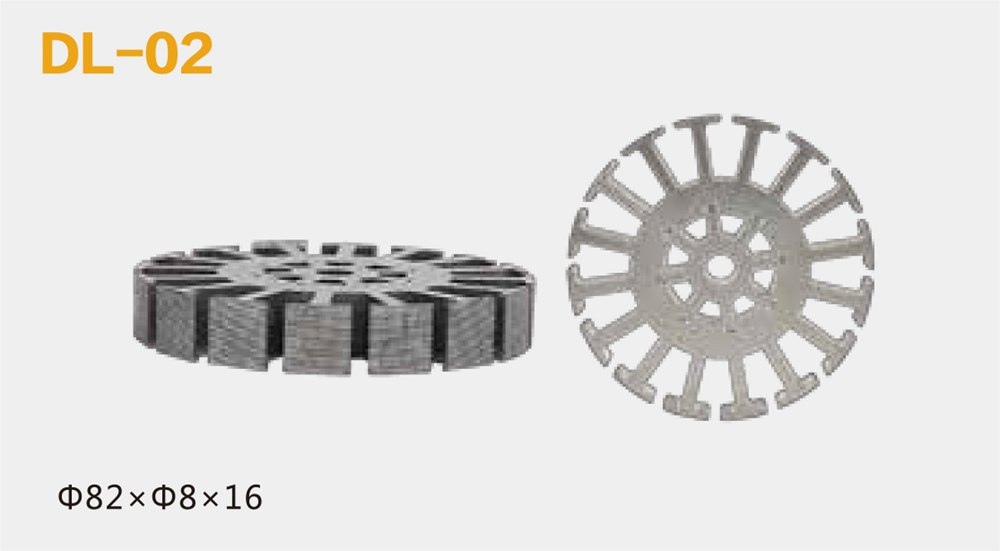

中小型電機定轉子片的衝模設計，是以產品圖紙給定的尺寸公差為依據，衝製後的工件尺寸應符合產品設計圖樣要求，衝片的實際尺寸是通過衝模的凸凹模尺寸公差來實現的。現將我們在定轉子片衝模設計實踐中的體會，以及有關資料對凸凹模製造公差的認識做一下簡單的介紹。
設計衝裁模時，凸模一般是小於凹模的，凸模刃口的橫斷麵和凹模刃口的橫斷麵之間有間隙，即模具的間隙（A），該間隙是兩邊空隙的總和。
定轉子片般在衝模設計時，其公差取值都是根據產品圖樣要求，按照相關公式來計算衝模工作零件的尺定轉子片內徑：根據衝孔件的公差0.089經計算定子槽凸模尺寸為寸公差。我們在實際中通過應用此方法，發現其缺點較多，一是精度低，難以保證產品圖樣要求；二是計算煩瑣，設計過程時間較長。
所以我們對其進行了改進，采取了凸凹模製造公差均取相應工件上偏差的2/3的設計方法。此方法基於將衝模設計公差提高12級的概念，精度提高1級不理想，提高2級在製造上困難，成本較高，取2/基本上處於提高12級之間，較為合理。即落料時凹模的下偏差和工件的下偏差相同，凹模的上偏差取工件上偏差的2/3；衝孔時凸模的上偏差和工件的上偏差相同，由於電機定轉子的孔都采用基孔製，因此，取工件上偏差的2/作為凸模的下偏差。
